Measurement WAVs optflat
FFT・DAC・低域動作確認に使える測定用WAV信号集
概略
Measurement WAVs optflat は、オーディオ機器や解析ソフトの動作確認に使いやすいように作成した測定用WAV信号集です。1kHz基準トーン、10-120Hz低域スイープ、25-80Hz LFEエージング用スイープを、24bit PCM / 32bit float / 64bit float などの形式で用意しています。
各信号は 48kHz、ピーク約 -6dBFS です。optflat は、量子化や丸めの候補を複数作り、誤差スペクトルができるだけ平坦になるものを選んだ版という意味で付けています。一般的な再生・測定には 24bit PCM または 32bit float を推奨します。
注意: 低域スイープやLFEエージング信号はスピーカー、サブウーファー、アンプに大きな負荷をかける場合があります。再生音量を十分に下げてから開始し、ヘッドホンでは使用しないでください。
収録信号
| 信号 | 用途 | 形式 | 長さ |
|---|---|---|---|
| 1kHz tone | FFT基準、レベル確認、DAC/ADC経路確認 | stereo / 48kHz / -6dBFS | 30秒 |
| 10-120Hz linear sweep | 低域再生、ルーム/サブウーファーの挙動確認 | stereo / 48kHz / -6dBFS | 60秒 |
| LFE aging 25-80Hz triangle sweep | サブウーファーや低域系の慣らし・動作確認 | mono / 48kHz / -6dBFS | 10分 |
ダウンロード
ファイルは個別にダウンロードできます。容量が大きいため、一括zipは用意していません。
| 信号 | 形式 | ファイル | 容量 |
|---|---|---|---|
| 1kHz tone | 24-bit PCM | tone_1kHz_m6dBFS_30s_48k_stereo_s24_optflat.wav | 8.2 MiB |
| 1kHz tone | 32-bit IEEE float | tone_1kHz_m6dBFS_30s_48k_stereo_f32_optflat.wav | 11.0 MiB |
| 1kHz tone | 64-bit IEEE float | tone_1kHz_m6dBFS_30s_48k_stereo_f64_optflat.wav | 22.0 MiB |
| 1kHz tone | 128-bit twofold reference | tone_1kHz_m6dBFS_30s_48k_stereo_f128twofold.wav | 44.0 MiB |
| 10-120Hz linear sweep | 24-bit PCM | sweep_10-120Hz_linear_m6dBFS_60s_48k_stereo_s24_optflat.wav | 16.5 MiB |
| 10-120Hz linear sweep | 32-bit IEEE float | sweep_10-120Hz_linear_m6dBFS_60s_48k_stereo_f32_optflat.wav | 22.0 MiB |
| LFE aging 25-80Hz triangle sweep | 24-bit PCM | lfe_aging_25-80Hz_triangle_sweep_m6dBFS_10min_48k_mono_s24_optflat.wav | 82.4 MiB |
| LFE aging 25-80Hz triangle sweep | 32-bit IEEE float | lfe_aging_25-80Hz_triangle_sweep_m6dBFS_10min_48k_mono_f32_optflat.wav | 109.9 MiB |
形式の選び方
- 24-bit PCM: 一般的な再生機器、DAW、FFTツールで扱いやすい標準版です。
- 32-bit float: float処理系や解析ソフトでクリップ余裕を保ちたい場合に向きます。
- 64-bit float / 128-bit twofold: 通常再生用ではなく、FFT Graphなどで微小誤差や丸め差を観察するための参照用です。
検証データ
公開ファイルの確認用に、各WAVと比較PNGのSHA-256チェックサムだけを同梱しています。
Deep spectrum

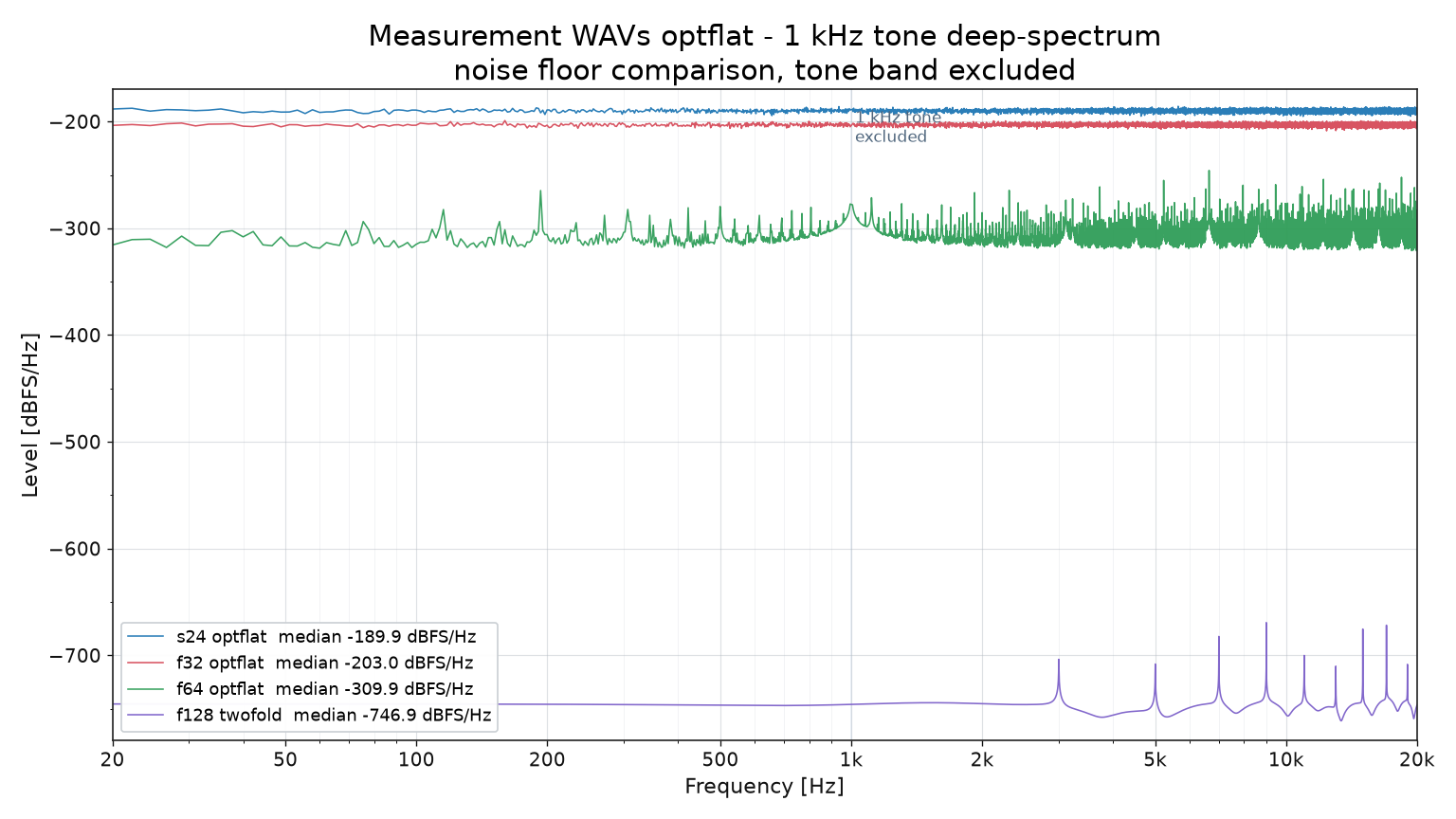

1kHzトーンについて、基準トーン周辺を除外した可聴帯域ノイズフロアの比較図を添えています。これは通常の再生確認用ではなく、丸め誤差やノイズフロアの傾向を観察するための資料です。
